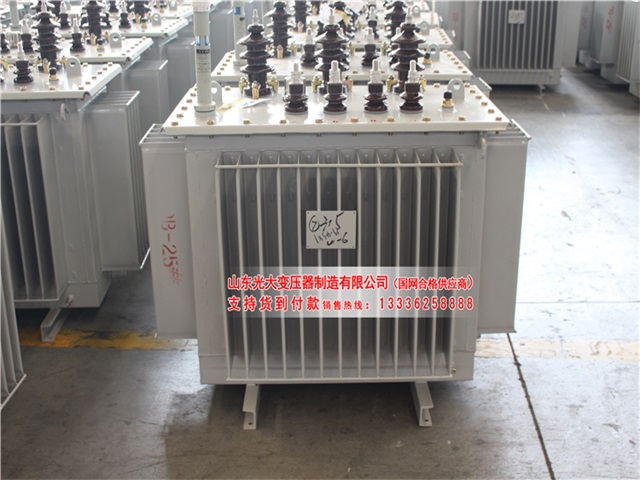

油浸式變壓器生產工藝

　　油浸式變壓器的生產和步驟是比較多的，對於油浸式變壓器在生產的過程中要注意它的主要的生產的方式和方法，對於一些主要的程序也是要進行去了解和掌握的。常見的油浸式變壓器的主要的生產工藝和流程是怎樣的呢?來和油浸式變壓器廠的小編進行詳細去了解一下吧：

　　背景技術：

　　目前國內油浸式變壓器器身生產工藝采用如下工藝流程：

　　1.矽鋼片下料(含鐵心柱ABC及上下鐵軛片料);2. 器身疊裝(鐵心柱A、B、C及上、下鐵軛插裝成器身整體);3.另外借助繞線模具繞製低壓繞線a、b、c和高壓繞線A、B、C;4. 利用吊裝拆除器身上鐵軛;5. 在器身的三個鐵心柱上套裝線圈;6. 在器身上插裝上鐵軛，完成器身裝配。上述工藝方法存在以下缺點：

　　1、鐵心生產與線圈生產分開進行，在器身套裝時需要將器身的上鐵軛拆下後在三個鐵心柱A、B、C上套裝線圈A、B、C，然後再將上鐵軛插裝在三個鐵心柱A、B、C上，這樣導致器身的上鐵軛片存在二次插裝過程，費事費力。

　　2、上鐵軛矽鋼片二次拔、插過程，容易造成抖片、壞片，造成變壓器空載超標。

　　3、低、高壓線圈需要在特定的模具上進行繞線，線圈生產過程中不可避免的增加了模具成本。

　　4、由於低壓線圈是在模具上繞線而不是在鐵心柱上直接繞線，線圈和鐵心柱之間要有線圈套裝時的裝配裕度，導致低壓線圈和鐵心柱之間有間隙，降低了線圈在抗擊外部短路衝擊時低壓線圈內收變形的能力，間隙過小則會增大安裝難度。

　　技術實現要素：

　　本發明針對上述傳統的變壓器器身裝配工藝存在的缺點提供一種油浸式變壓器器身生產方法，本發明改變了傳統工藝器身生產中將鐵心疊片和線圈繞製分開生產的模式，生產方法效率更高、產品質量更可靠。

　　為實現上述發明目的，本發明所采取的技術方案為：

　　一種油浸式變壓器器身生產方法，它包括以下生產步驟：

　　(1)鐵心柱單獨理料：

　　按圖紙進行矽鋼片下料，鐵心柱理料時按照A、B、C的順序完成理料，根據圖紙理料時A柱選定第一級片料循環的第N張片料後進行理料，理料時記錄該級的片數，依次按照圖紙規定的片料理料，並記錄每一級片料的張數，直到理完A柱;A柱理完後根據記錄的數據保證B柱、C柱每一級的循環方式和張數與A柱保持一致，保證器身裝配時順利插裝上、下鐵軛矽鋼片。

　　所述的矽鋼片下料後按照圖紙設計要求，借助定位工裝將器身的三個鐵心柱A、B、C單獨理料，定位工裝包括底座、兩跟平行的導柱，矽鋼片按照順序穿入導柱疊置，器身上、下鐵軛的料單獨轉往器身裝配區待用。

　　(2)刷塗固化劑:

　　在理料完畢的鐵心柱A、B、C上刷塗固化劑。

　　刷塗固化劑的範圍為距離鐵心柱接縫20mm內側區域，刷塗完固化劑後推到鐵心柱固化爐中進行固化。

　　(3)鐵心柱繞線:

　　借助繞線設備繞線機按照圖紙在理好的鐵心柱A、B、C上直接進行繞線，完成低壓繞線和高壓繞線。

　　(4)器身裝配:

　　鐵心柱繞完低、高壓線圈後在器身裝配台上插裝上、下鐵軛。

　　將繞製完成高壓線圈的鐵心柱A、B、C擺在器身裝配台上，根據圖紙調整好三個鐵心柱之間的相對距離及窗高方向的相對位置至設計值，在兩側進行試插第一級及主級片形，上下鐵軛矽鋼片如果能夠順利插入，說明繞製完成線圈的鐵心柱A、B、C擺放的相對位置正確，如

　　果選取的上下鐵軛片形不能順利插入，則根據圖紙繼續調整三個鐵心柱之間的相對距離及窗高方向的相對位置至設計值，直到選取的片形順利插入，插裝完成上下鐵軛的矽鋼片後，根據圖紙要求安裝絕緣木件及鋼夾件，器身裝配完成。

　　本發明的有益效果為：新工藝方法改變了器身生產中傳統工藝鐵心生產和線圈繞製同時進行造成上鐵軛二次插裝、低壓線圈繞製借助繞線模具並且鐵心柱和低壓線圈之間有間隙的問題，降低了油浸式變壓器器身的生產成本，有效的降低了變壓器的空載損耗，大大提高了

　　變壓器的抗短路衝擊能力，鐵心柱理料采用機械手進行堆垛，低、高壓繞線采用自動繞線機繞製，實現產業製造的升級，提高產品質量。

　　圖2為現有的傳統油浸式變壓器器身生產工藝圖。

　　具體實施方式

　　下麵結合本發明實施例對技術方案進行清楚、完整地描述，如附圖1所示，一種油浸式變壓器器身生產方法，它包括以下生產步驟：

　　1、鐵心柱單獨理料

　　按圖紙進行矽鋼片下料，鐵心柱理料時按照A、B、C的順序完成理料，根據圖紙理料時A柱選定第一級片料循環的第N張片料後進行理料，理料時記錄該級的片數，依次按照圖紙規定的片料理料，並記錄每一級片料的張數，直到理完A柱。A柱理完後根據記錄的數據保證B柱、C柱每一級的循環方式和張數與A柱保持一致，保證器身裝配時順利插裝上、下鐵軛矽鋼片。

　　2、刷塗固化劑

　　在理料完畢的鐵心柱A、B、C上刷塗固化劑，刷塗固化劑的範圍為距離鐵心柱接縫20mm內側區域，刷塗完固化劑後推到鐵心柱固化爐中進行固化。鐵心柱固化爐選取的溫度與生產廠家選取的固化劑型號有關。

　　3、低壓繞線

　　將鐵心柱A在繞線機夾具上調整好中心位置後(保證繞製在線圈在圖紙要求位置)，鐵心柱兩側對稱緊固，在鐵心柱上進行低壓繞線，按照圖紙的要求進行出頭、換位、升層操作。

　　低壓繞線對繞線機的要求為固定鐵心柱的兩側夾具同時轉動，不同步性≤±0.3°

　　(1)+0.3°：順時針轉動一周後(360°)，主動端為360°，從動端為359.7°

　　(2)-0.3°逆時針轉動一周後(-360°)， 主動端為-360°，從動端為-359.7°

　　4、高壓繞線

　　鐵心柱的固定方式和低壓繞線過程一樣，在繞線機上輸入相應的圖紙參數及適合的導線張力進行繞線，按照圖紙的要求進行出頭、換位、升層操作。

　　高壓繞線對繞線機的要求：夾具夾持鐵心柱繞製線圈時，左右兩端通過鐵心傳遞扭矩實現同步卷繞，從動端夾具沒有主動力。

　　5、器身裝配

　　將繞製完成高壓線圈的鐵心柱A、B、C擺在專用的器身裝配台上，根據圖紙調整好三個鐵心柱之間的相對距離及窗高方向的相對位置至設計值，在兩側進行試插第一級及主級片形，上下鐵軛矽鋼片如果能夠順利插入，說明繞製完成線圈的鐵心柱A、B、C擺放的相對位置正確，如果選取的上下鐵軛片形不能順利插入，則根據圖紙繼續調整三個鐵心柱之間的相對距離及窗高方向的相對位置至設計值，直到選取的片形順利插入，插裝完成上下鐵軛的矽鋼片後，根據圖紙要求安裝絕緣木件及鋼夾件，器身裝配完成。

　　以上是常見的油浸式變壓器的主要的工藝和流程以及生產的主要的方式和方法供大家進行參考，對於油浸式變壓器您還有什麽其他的疑問的話請登錄我們的網站進行詳細去了解吧!
