油浸式變壓器的尺寸、型式及注意事項

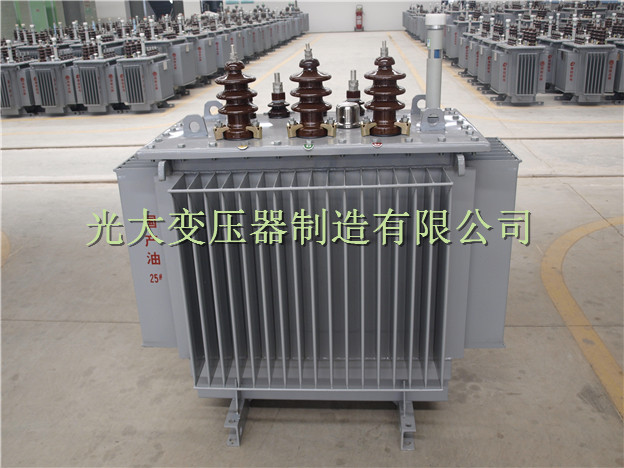

　　油浸式變壓器由於防火的需要，一般安裝在單獨的變壓器室內或室外，具有體積大、成本低、維修簡單、散熱好、過負荷能力強、適應環境廣泛的特點。它適用於石化、電力、輕紡、冶金、機械、建材、煤炭、礦山、城建、民航、港口等行業和企業的電力係統，作為額定頻率50HZ，額定容量30～1600KVA，高壓側額定電壓10KV，低壓側額定電壓0.4KV配電之用。下麵我們來介紹一下油浸式變壓器的尺寸、型式及注意事項。

　　一、油浸式變壓器尺寸

　　容量(KVA)外型尺寸軌距

　　30980*660*1020400*400

　　501100*710*1100400*450

　　631130*685*1160400*450

　　801090*710*1100400*550

　　1001100*730*1230400*550

　　1251240*750*1250550*550

　　1601190*790*1150550*550

　　2001250*830*1200550*650

　　2501320*865*1280550*650

　　3151350*900*1380(台子長：1.0米，寬1.0米單個)550*750(550為兩根槽鋼之間橫向距離，750為槽鋼縱向長度)

　　4001450*970*1350

　　5001505*1005*1450(台子長：1.2米，寬1.2米單個)660*750

　　6301675*1095*1515(台子長：1.2米，寬1.2米單個)660*850

　　8001755*1145*1560(台子長：1.2米，寬1.2米單個)20*850(軌距為820,或是660)

　　10001865*1295*1650820*850

　　1250865*1295*1650820*850

　　二、油浸式型式

　　1、非封閉型油浸式變壓器:主要有S8、S9、S10等係列產品，在工礦企業、農業和民用建築中廣泛使用。

　　2、封閉型油浸式變壓器:主要有S9、S9-M、S10-M 等係列產品，多用於石油、化工行業中多油汙、多化學物質的場所。

　　3、密封型油浸式變壓器:主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等係列產品，可做工礦企業、農業、民用建築等各種場所配電之用。

　　三、油浸式變壓器使用條件

　　1.海拔不超過1000m戶內或戶外

　　2.最高環境氣溫+40℃最高日平均溫度+30℃

　　3.最高年平均溫度+20℃最低氣溫-25℃

　　4.可根據要求提供在特殊使用條件下運行

　　四、油浸式變壓器的注意事項

　　1、油量在2500kg以上的油浸式變壓設備與油量在600kg-2500kg的充油電氣設備之間，其防火間距不應小於5m。

　　2、當相鄰兩台油浸式變壓設備之間的防火間距不滿足要求時，應設置防火隔牆或防火隔牆頂部加防火水幕。單相油浸式變壓設備之間可隻設置防火隔牆或防火水幕。

　　3、當廠房外牆與屋外油浸式變壓設備外緣的距離小於規範表規定時，該外牆應采用防火牆。該牆與變壓器外緣的距離不應小於0.8m。

　　4、廠房外牆距油浸式變壓設備外緣5m以內時，在變壓器總厚度加3m的水平線以下及兩側外緣各加3m的範圍內，不應開設門窗和孔洞;在其範圍以外的該防火牆上的門和固定式窗，其耐火極限不應低於0.9h。

　　5、油浸式變壓設備及其它充油電氣設備單台油量在1000Kg以上時，應設置貯油坑及公共集油池。

　　6、油浸式變壓設備應按現行的有關規範規定，設置固定式水噴霧等滅火係統。油浸式廠用變壓器應設置在單獨的房間內，房間的門應為向外開啟的乙級防火門，並直通屋外或走廊，不應開向其它房間。

　　五、執行標準

　　a、GB1094.1~2-1996，GB1094.3,.5-2003電力變壓器;

　　b、GB/T6451-2008 三相油浸式電力變壓器技術參數和要求。

　　關於油浸式變壓器就簡單介紹到這，希望對大家有所幫助。想了解更多相關知識，請關注我們的網站！
